Jádrové vrtání: prostupy odpovídají jednotce a jejímu osazení. Jádrové vrtání pro rekuperaci navazuje na návrh.
Zadání: vyvětrat další části podkroví
Původní lokální jednotka neobsluhovala střešní nástavbu a nižší část půdního bytu. Návrh proto řešil rozvod vzduchu do obou prostor.
Zvolili jsme jednu jednotku s krátkými rozvody. U větrání více místností rozhoduje umístění vyústění a přestup vzduchu; samotný vyšší výkon nestačí.
Příprava umístění a dva prostupy ven

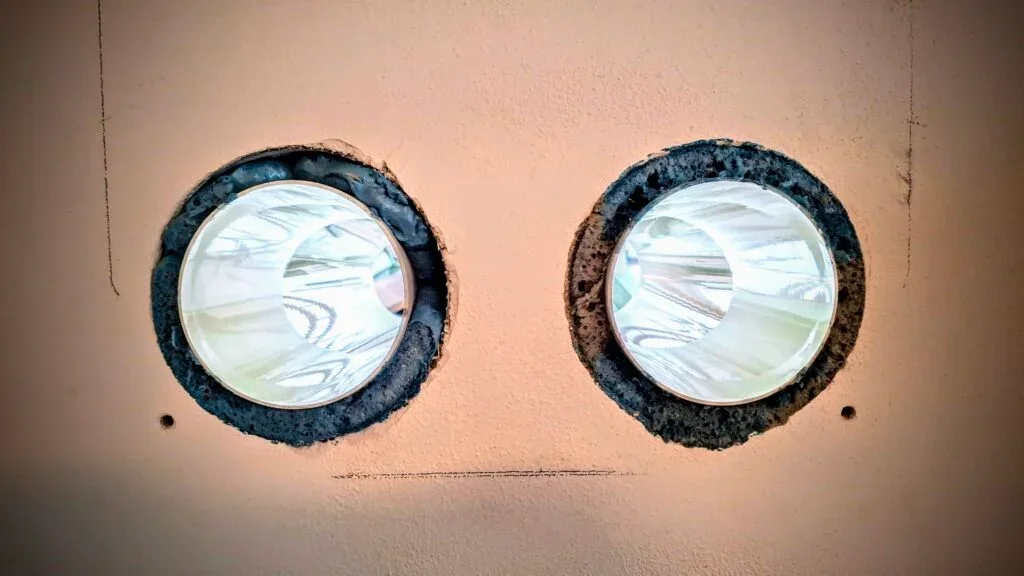

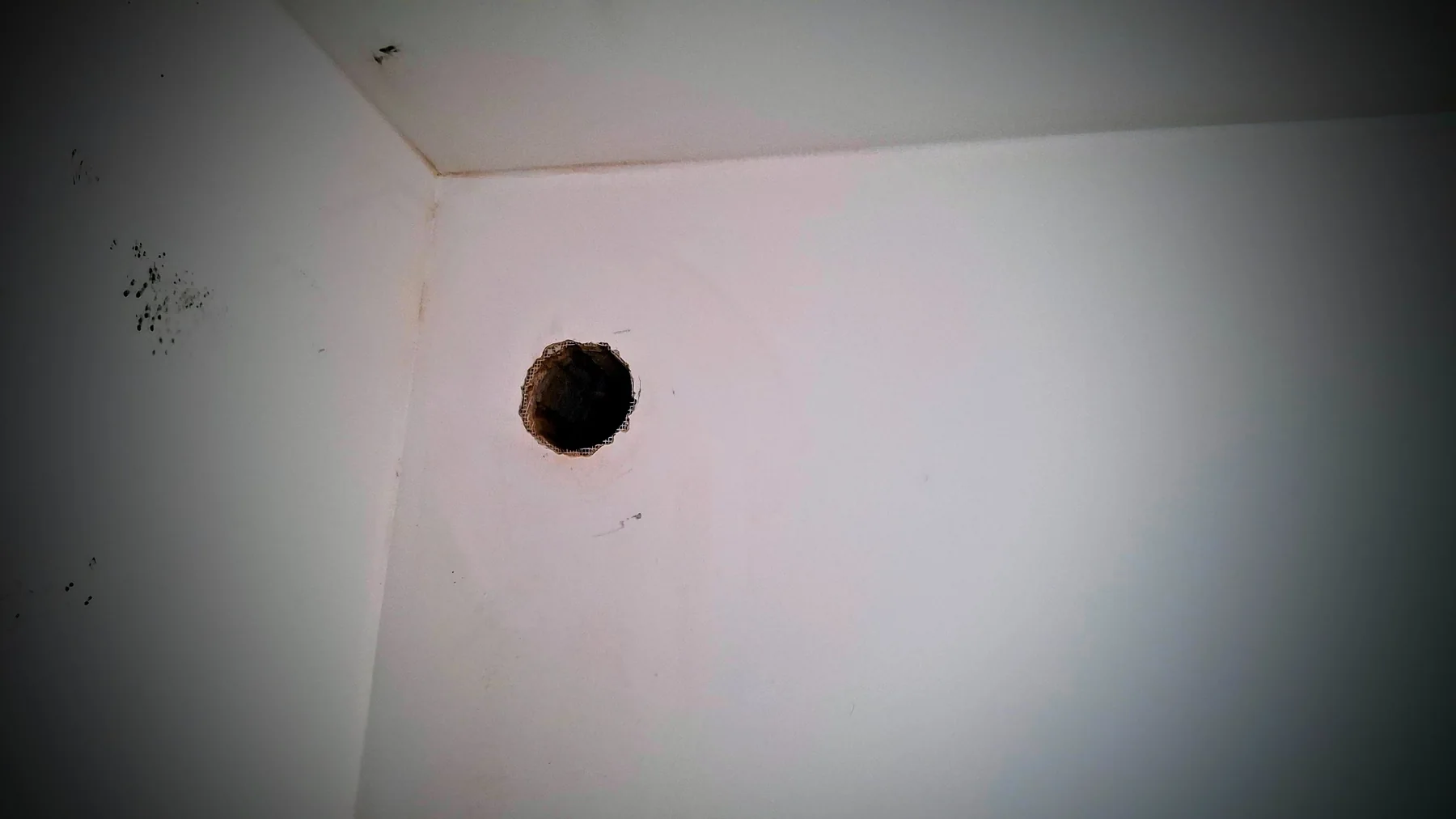

Ve stěně ke střešní terase jsme připravili dva jádrové prostupy Ø132 mm pro oddělený venkovní přívod a odvod. Navazují na osazení jednotky a rozvody.
Jádrové vrtání pro rekuperaci vycházelo z konkrétní montážní sestavy. Fotografie zachycují přípravu před zakrytováním.
Dvě trasy do dalších částí podkroví

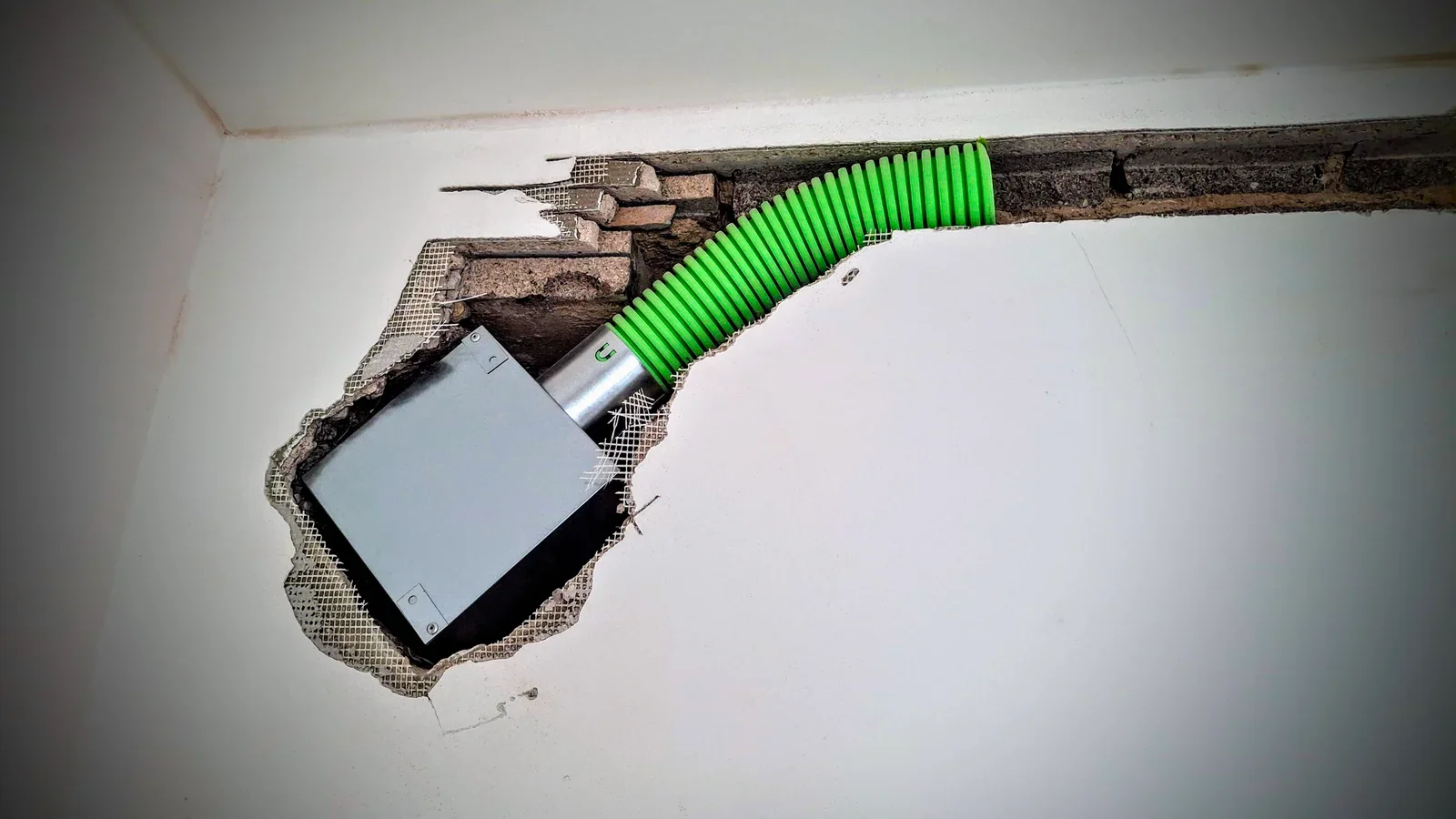

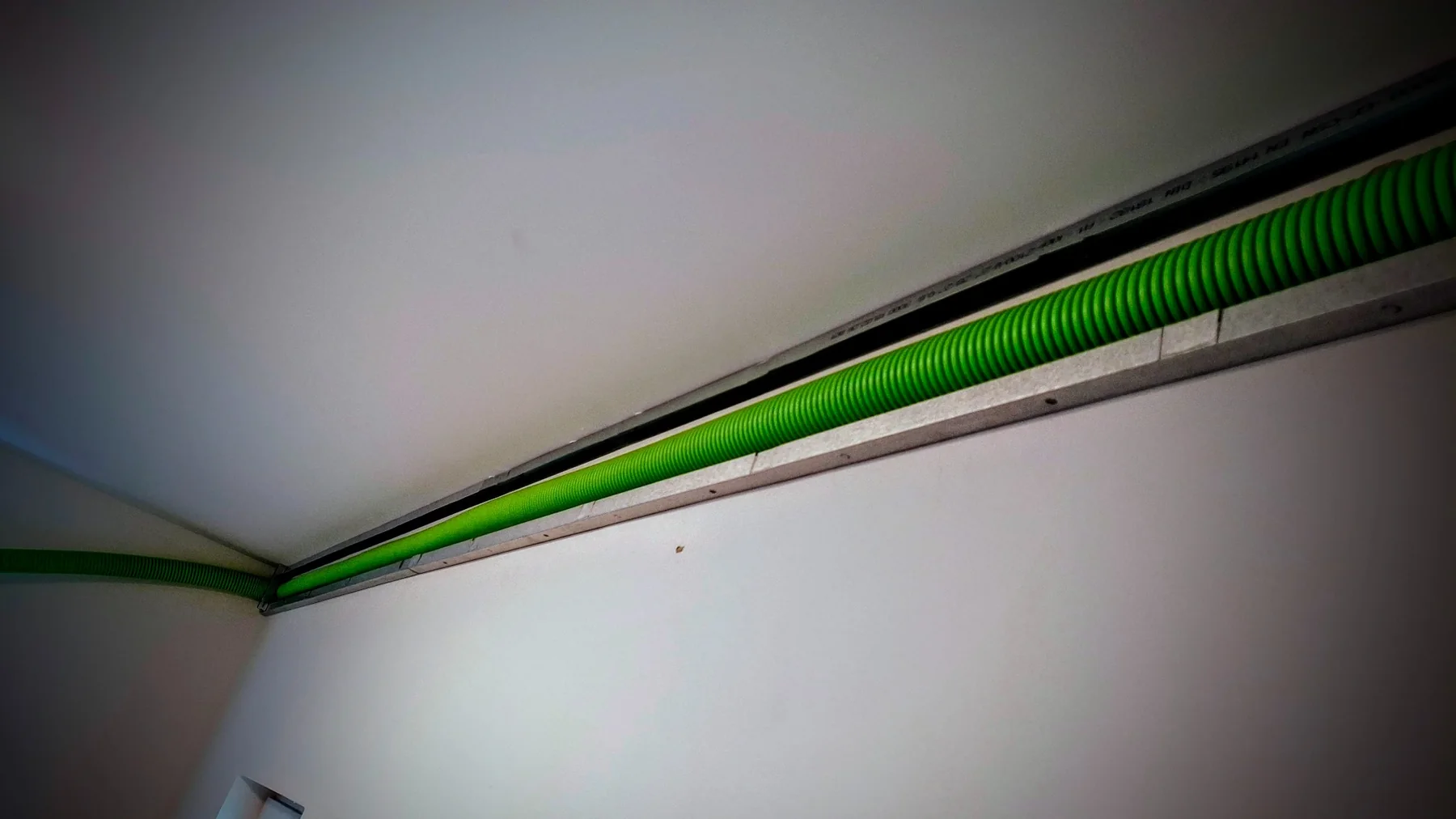

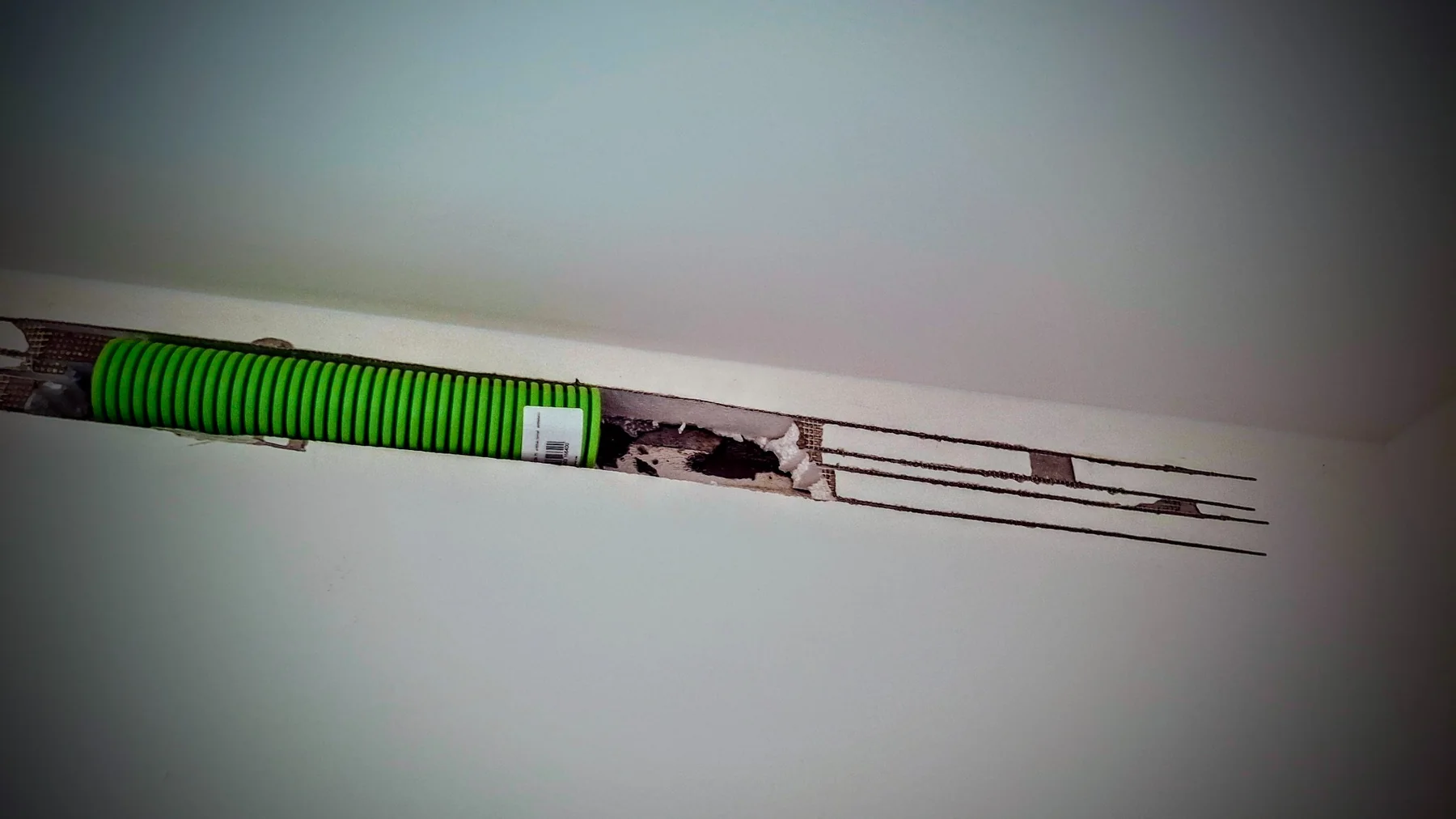

Dvě trasy SOL-FLEX Ag Ø75 mm vedou do střešní nástavby a nižší části bytu. Potrubí je v drážkách a pod stropem, zakončené regulačními ventily.

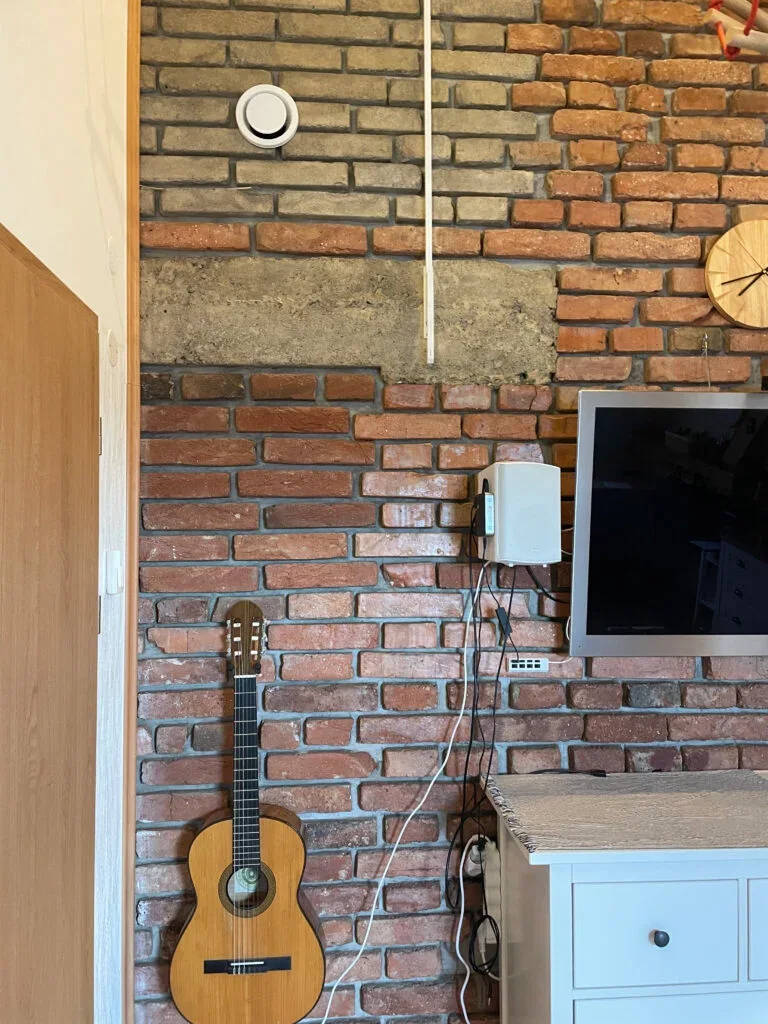

Vyústění jsme umístili podle používaných částí prostoru, aby se omezily mrtvé zóny ve větrání.
Napojení jednotky a začlenění rozvodů do interiéru

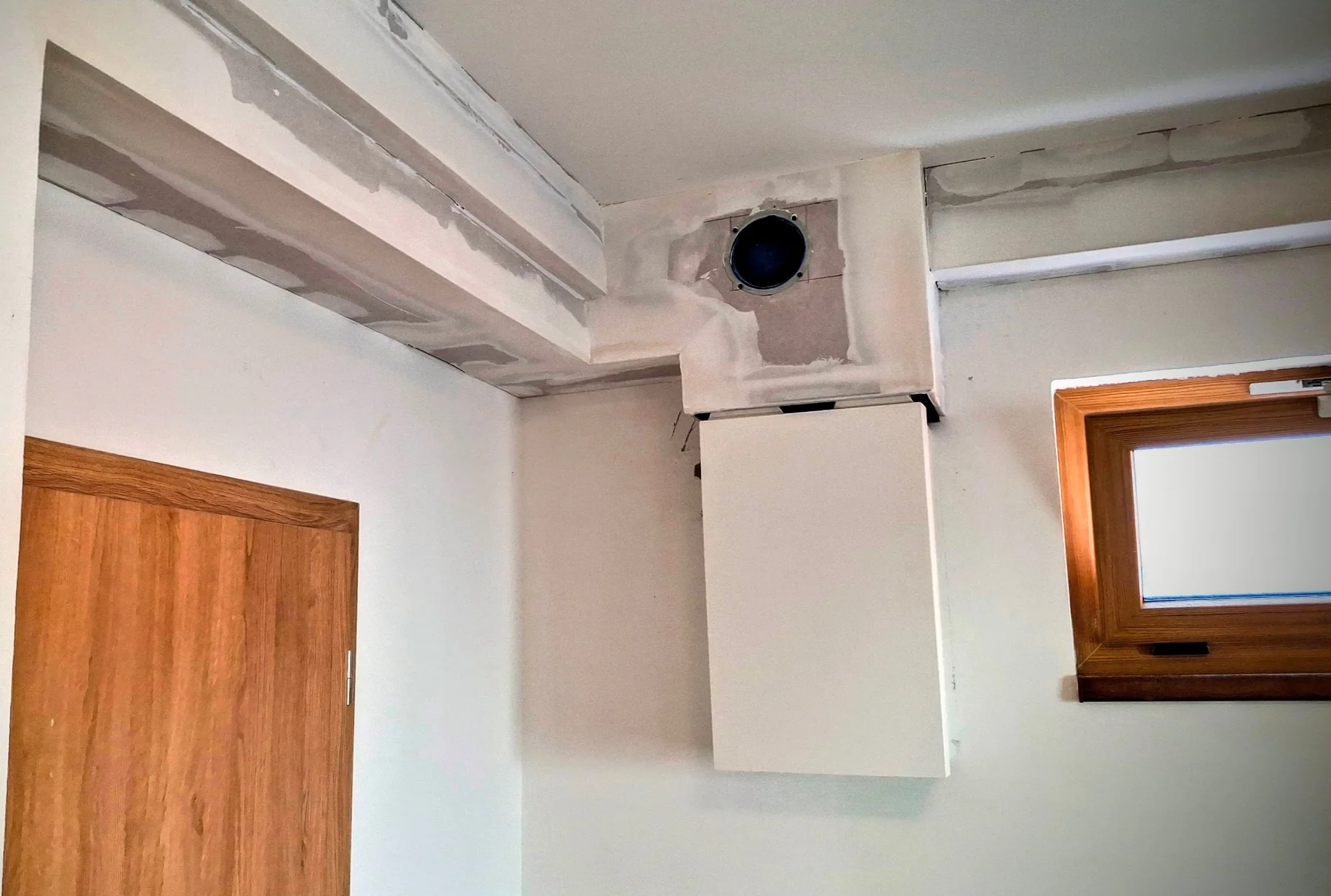

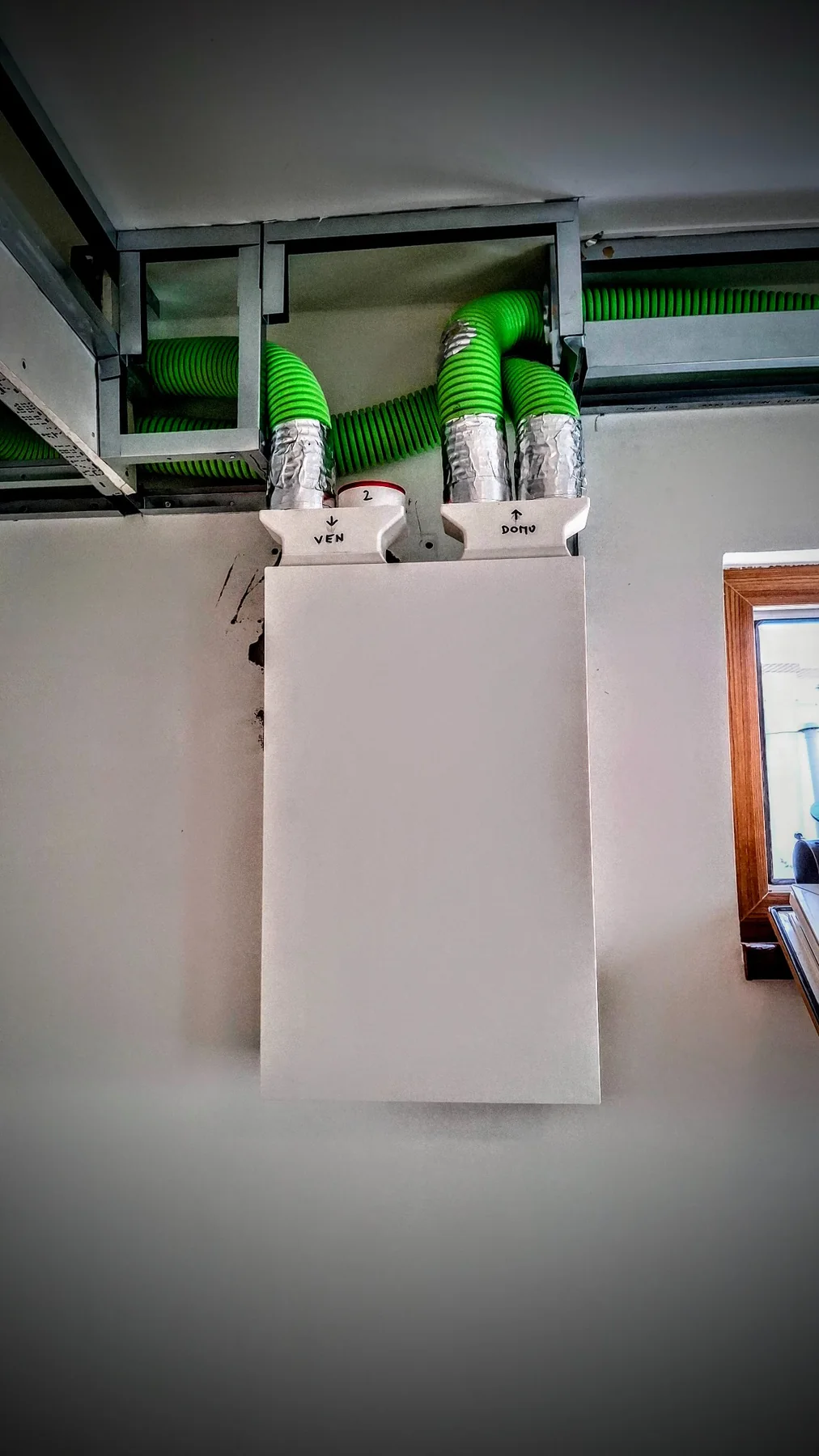

Meltem M-WRG-II E jsme napojili na obě trasy. Fotografie ukazují montážní šablonu, připojení potrubí a přípravu sádrokartonového krytu.
Rozvody jsou začleněné do povrchů a krytů; jednotka a ovládání zůstávají přístupné. Provedení vychází z návrhu větrání podle půdorysu.
Výsledek: jedna jednotka, propojené podkroví

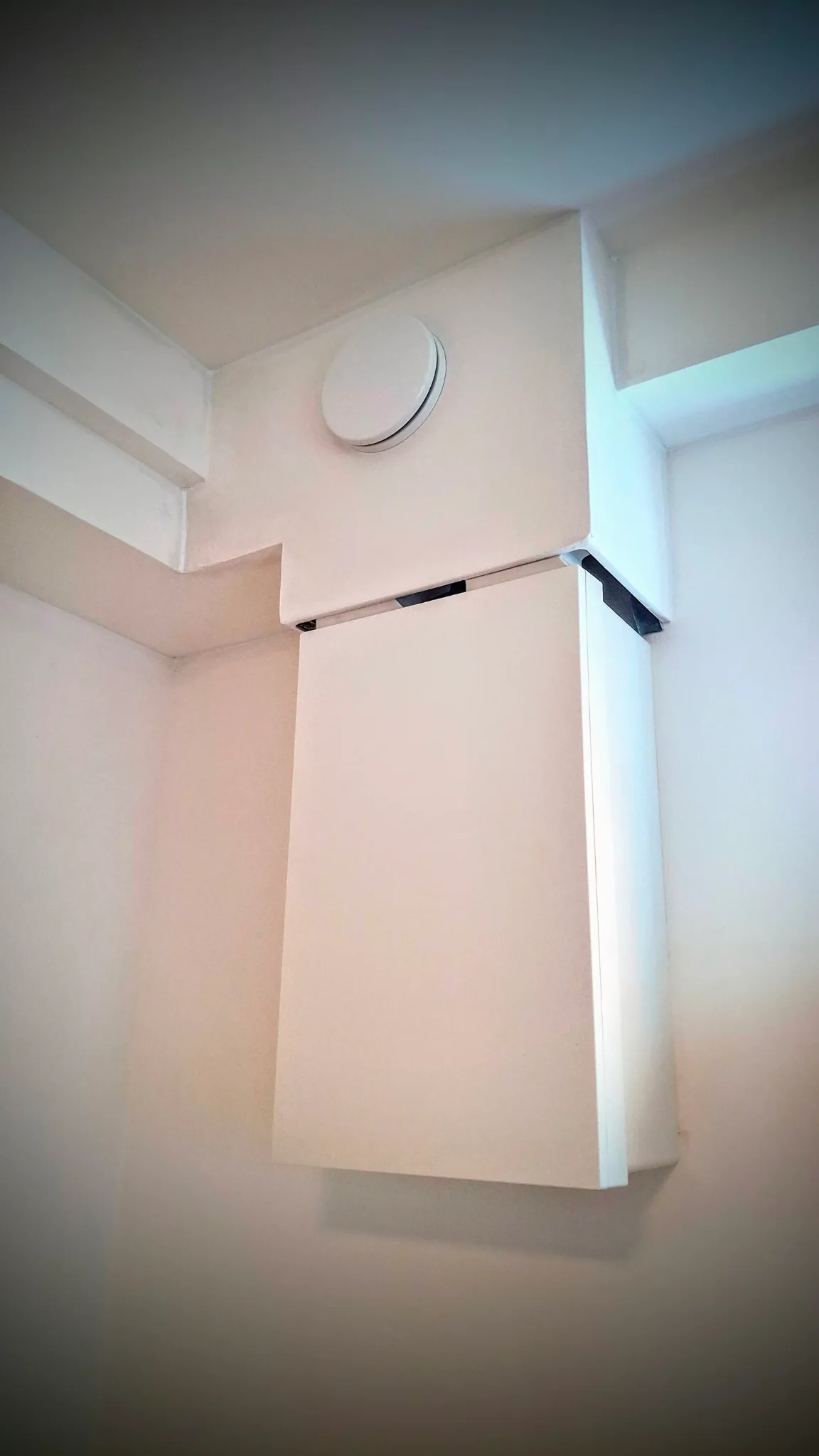

Dodávka, prostupy, rozvody a jejich stavební začlenění trvaly čtyři pracovní dny. Hotové fotografie ukazují zakrytování a vyústění v interiéru.
Jde o konkrétní příklad polocentrálního větrání. Počet jednotek a tras pro jiný byt určí jeho dispozice a potřebné průtoky.
Vlastní realizace, fotografie a technický popis: GERICO CZ s.r.o. · PRAHA · PODKROVNÍ BYT · Meltem M-WRG-II E.
